Corrimão de cabo

Corrimão de cabo versus balaustrada de cabo: entendendo a diferença

Os dois termos estão relacionados, mas descrevem produtos diferentes com funções e requisitos de código diferentes.

Ao especificar o corrimão de cabo para uma escada, o requisito de agarrabilidade do trilho superior não é negociável na maioria dos códigos residenciais e comerciais. A Vionta Metal projeta conjuntos de corrimãos tendo este requisito de conformidade como ponto de partida.

O que é um corrimão de cabo?

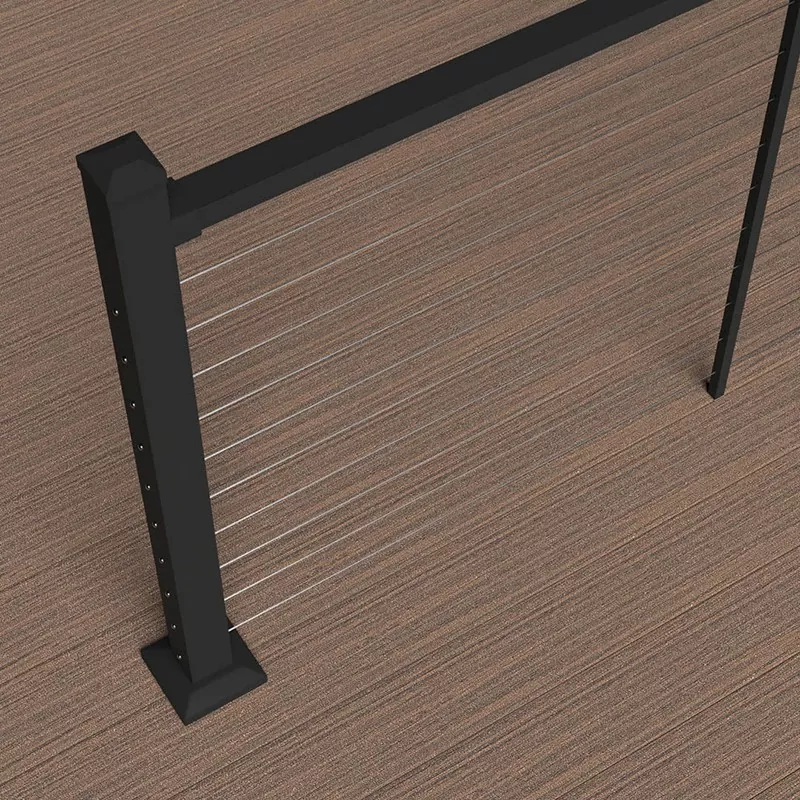

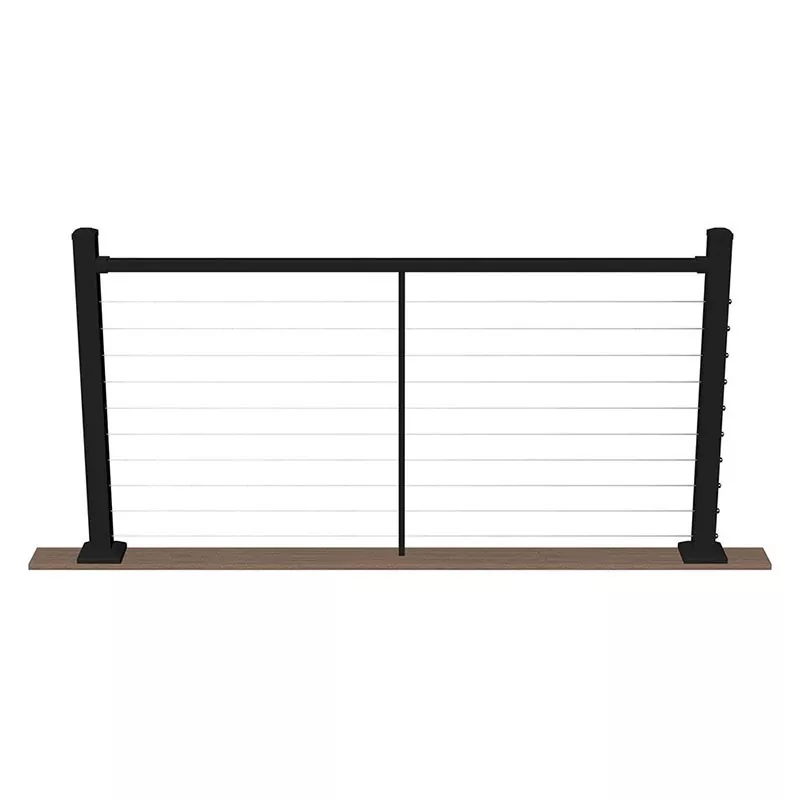

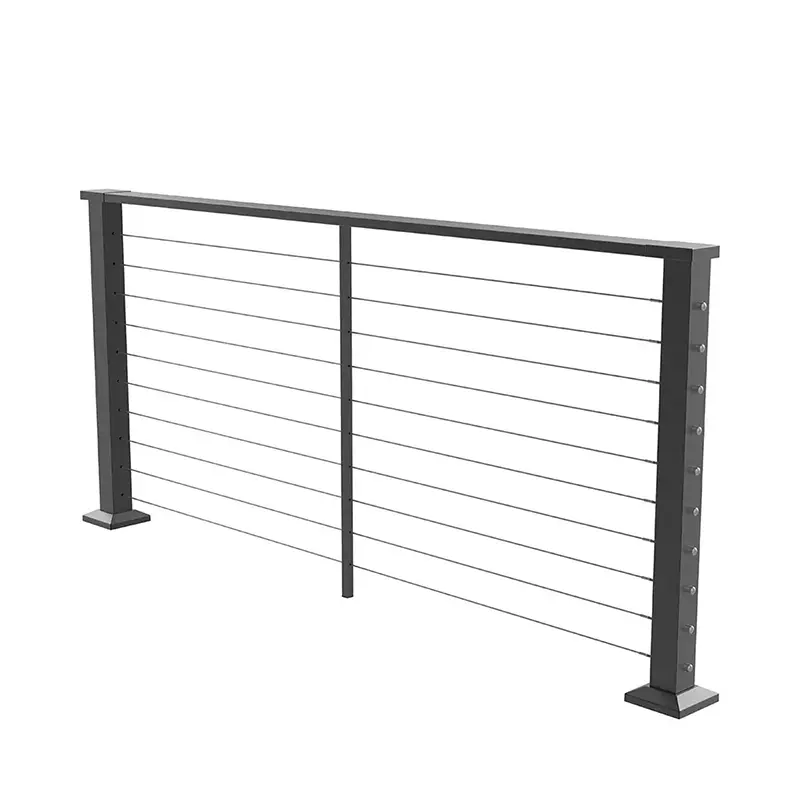

Um corrimão de cabo é um conjunto de corrimão no qual cabos horizontais de aço inoxidável fornecem o preenchimento entre os postes estruturais, com um trilho superior contínuo e agarrável passando acima deles. O preenchimento do cabo substitui os tradicionais balaústres ou painéis sólidos, preservando as linhas de visão e ao mesmo tempo atendendo aos requisitos de segurança estrutural de um sistema de proteção ou corrimão compatível com o código.

O trilho superior é o elemento definidor. Deve ser contínuo, na altura correta e fornecer uma seção transversal que permita aos usuários manter contato ao atravessar escadas ou rampas. A Vionta Metal fornece trilhos superiores em tubo redondo de aço inoxidável (a especificação mais comum) e canal revestido de madeira (para aplicações onde é necessária uma superfície de aderência mais quente).

Opções de materiais

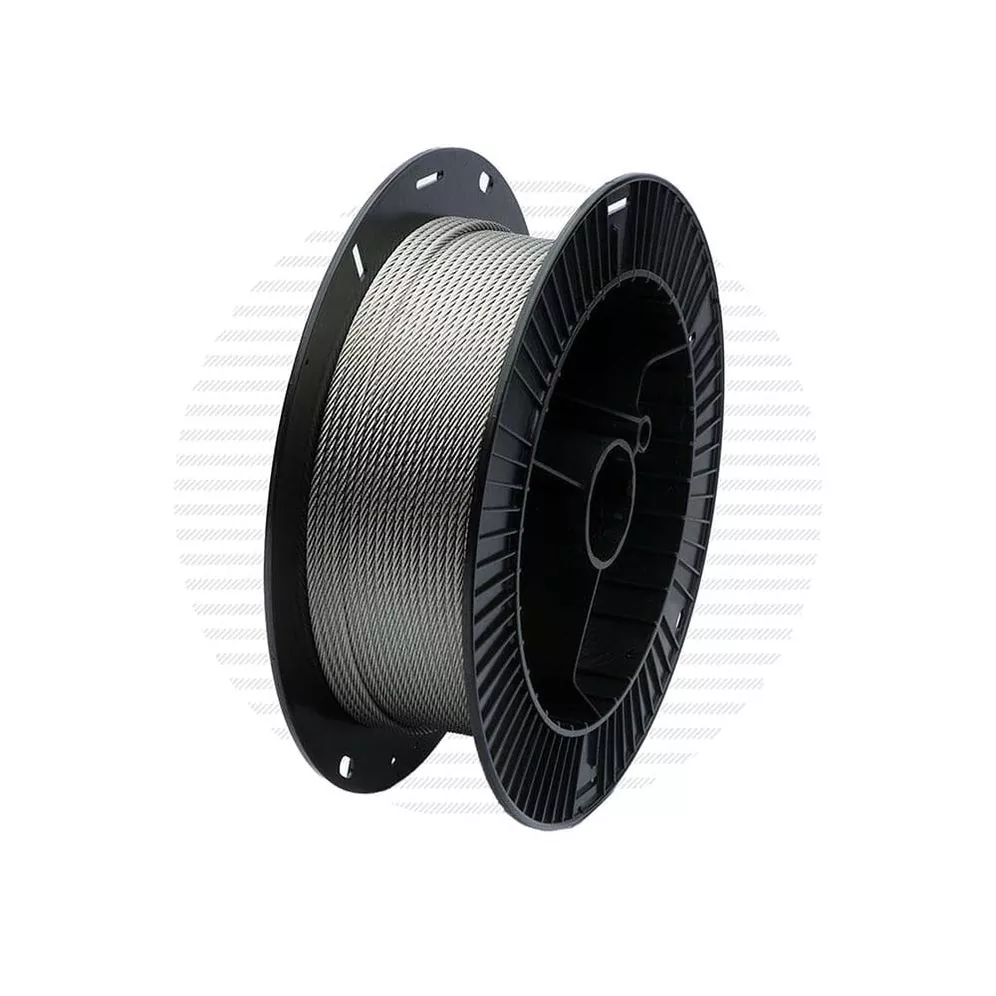

Todos os cabos, postes e acessórios são fornecidos em aço inoxidável 304 ou 316. A classificação apropriada depende do ambiente de instalação:

Especifique o mesmo grau para cabos, postes, conexões e tubo do trilho superior para evitar corrosão galvânica entre metais diferentes.

Especificações Técnicas

Conformidade com o CódigoReferência

Os sistemas de corrimão de cabos são usados ​​em projetos em vários marcos regulatórios. O seguinte se aplica especificamente aos requisitos de corrimão (não às disposições de proteção/balaustrada):

O trilho superior de tubo redondo padrão da Vionta Metal (Ø 42,4 mm) está dentro da faixa alcançável para os requisitos IRC, IBC, AS 1428.1 e NBC. Dados dimensionais do produto e certificados de materiais estão disponíveis mediante solicitação para apoiar envios de conformidade.

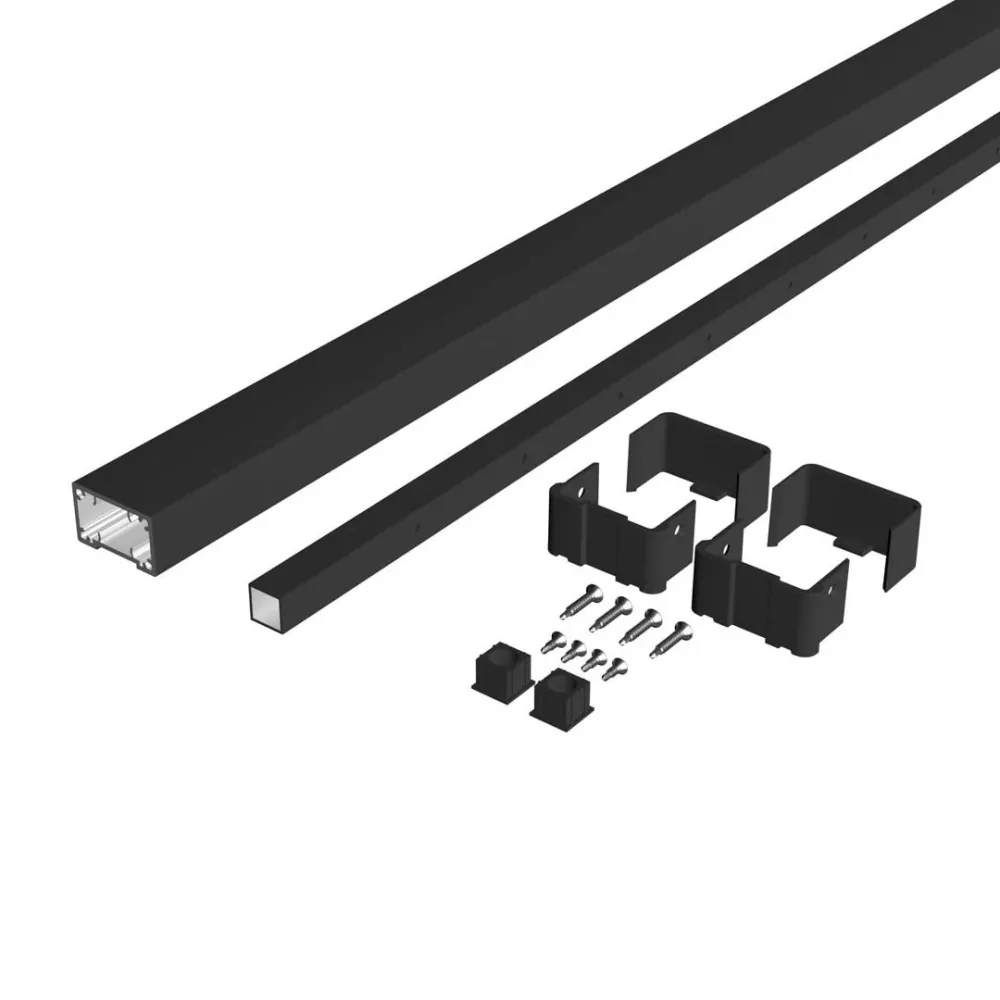

Componentees do sistema

Cenários de aplicação

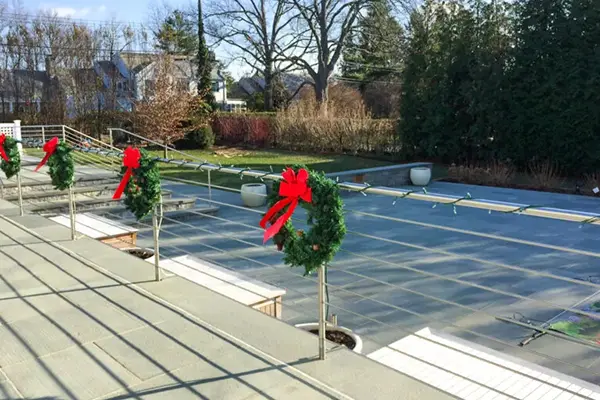

Os sistemas de corrimão de cabos são especificados sempre que um corrimão aderente em conformidade com o código é necessário junto com um preenchimento de cabo aberto. As aplicações comuns incluem:

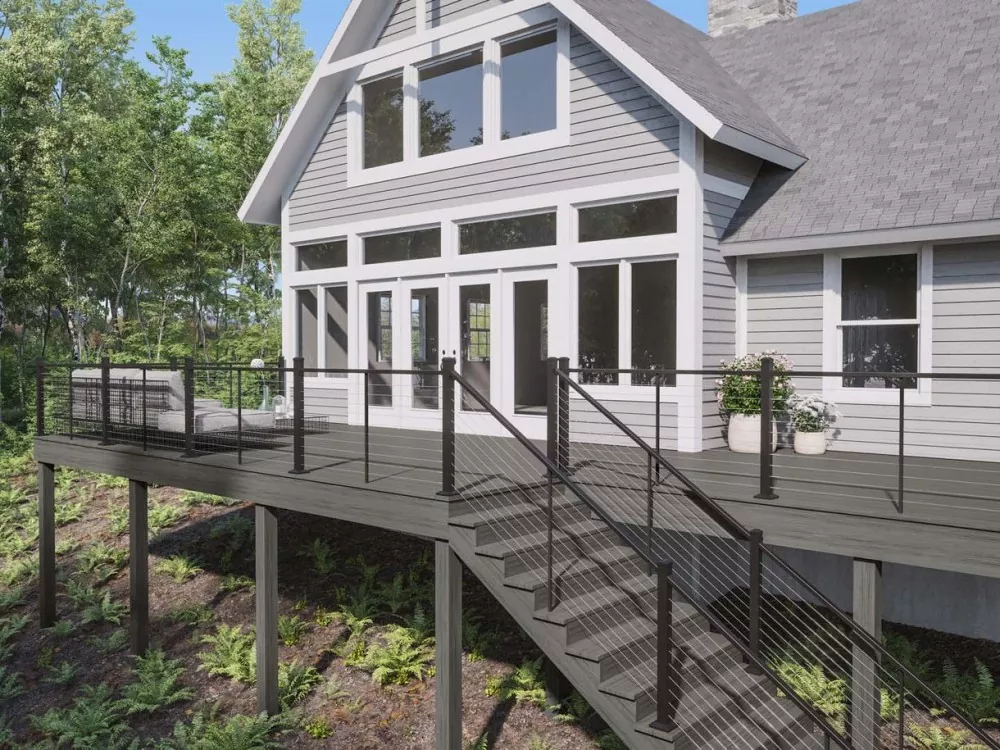

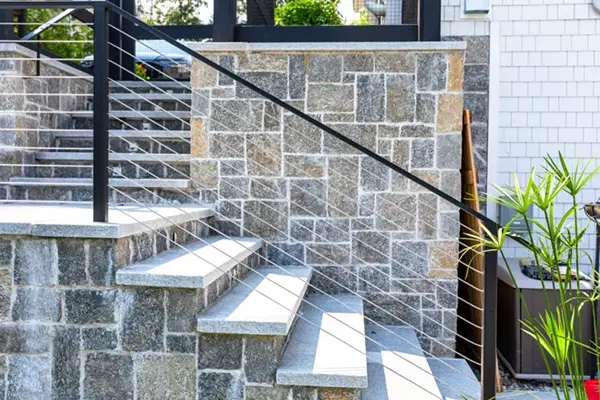

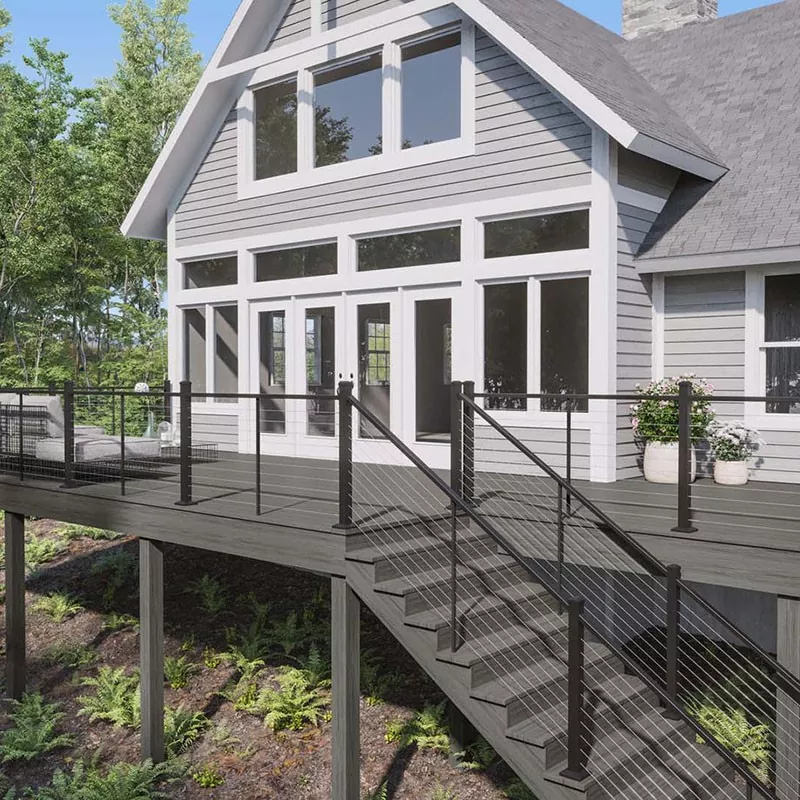

Escadas residenciais internas e escadas de loft - Escadas externas de deck de madeira - Núcleos de escadas comerciais de concreto e aço - Balaustradas de escadas de hotéis e hospitalidade - Sistemas de corrimão de escadas públicas e rampas - Conexões de escadas de mezanino e galeria - Balaustradas de escadas rolantes e esteiras rolantes

Opções de personalização

A Vionta Metal fabrica sistemas de corrimão de cabos de acordo com os requisitos específicos do projeto. Os seguintes parâmetros podem ser especificados na fase do pedido:

Programas OEM e de marca própria estão disponíveis para importadores e distribuidores de produtos de construção. Entre em contato com riley@viontametal.com com desenhos ou especificações do projeto para um orçamento personalizado.

Visão geral da instalação

A instalação do corrimão de cabos em uma escada segue a mesma sequência de um sistema de deck plano, com considerações adicionais para o ângulo de inclinação da escada e trilhos superiores contínuos.

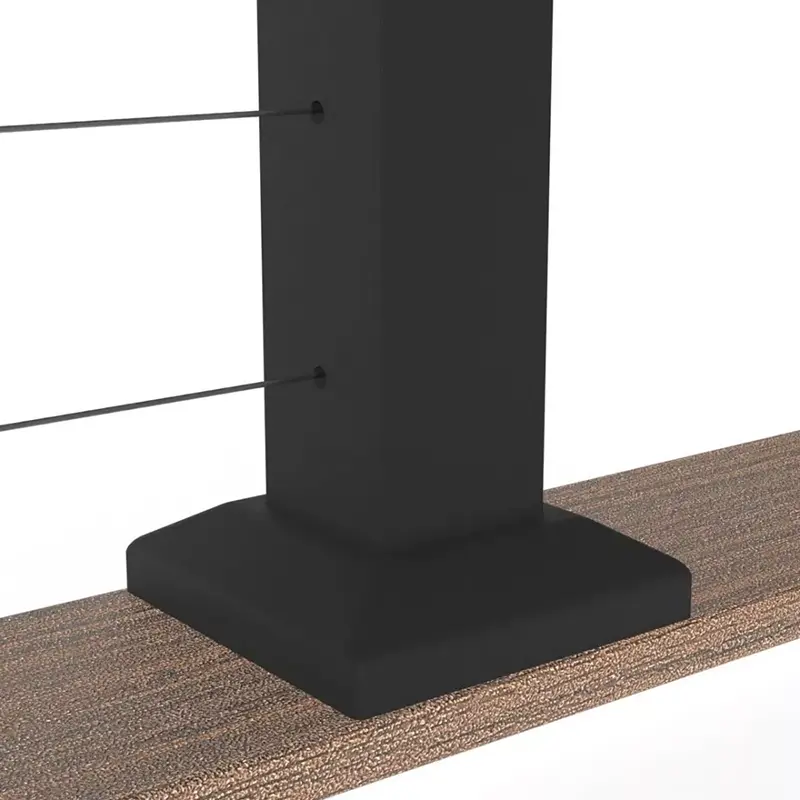

1. Fixe as placas de base do poste na longarina da escada ou no substrato em centros especificados. Para aplicações em escadas, os postes são normalmente colocados em um prumo vertical, não perpendicular ao ancinho.

2. Coloque os postes no prumo e prenda as placas de base. Verifique o alinhamento com uma linha de barbante de cima para baixo.

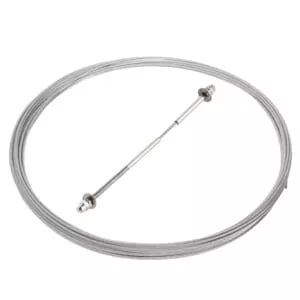

3. O cabo de alimentação passa por postes e guias intermediárias. Em lances de escadas inclinados, acessórios angulares de cabo são usados ​​nos postes superior e inferior.

4. Aplique tensão nos cabos de acordo com a folha de especificações de tensionamento da Vionta. A tensão alvo varia de acordo com o diâmetro do cabo e a extensão do poste.

5. Fixe o trilho superior – contínuo desde o patamar superior até o rodapé inferior. Os suportes de parede fixam o trilho à alvenaria ou madeira, quando necessário.

6. Verifique o espaçamento dos cabos, o prumo e todos os torques dos fixadores. Retensão após 30 dias.

A Vionta Metal fornece guias de instalação em PDF, folhas de especificações de tensionamento específicas para escadas e valores de torque de ajuste em cada pedido. Para configurações de escadas complexas, nossa equipe técnica pode fornecer desenhos de fábrica mediante solicitação.

Controle de qualidade

Serviços de fábrica e OEM

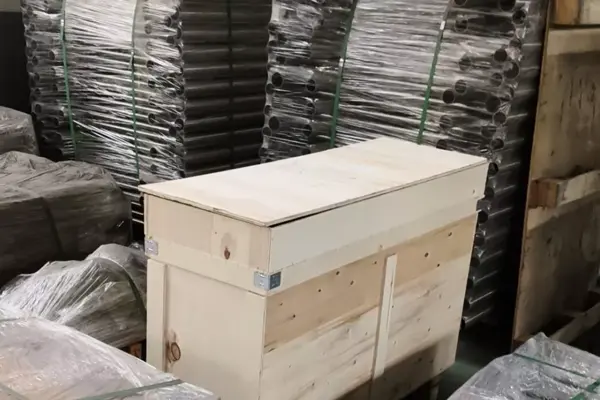

Metal Viottaopera sua própria fábrica em Cixi, Ningbo. Lidamos internamente com extrusão, corte, soldagem, polimento, montagem de cabos e inspeção pré-embarque. Programas OEM e de marca própria estão disponíveis – podemos fabricar sistemas de corrimão de cabos de acordo com suas especificações, aplicar as marcações de sua marca e embalar de acordo com seus requisitos de etiquetagem.

Fornecemos sistemas de corrimão de cabos para o Reino Unido, Alemanha, Holanda, Austrália, Canadá e Estados Unidos. Certificados de teste de materiais e suporte de inspeção de terceiros estão disponíveis para projetos que exigem isso.

Perguntas frequentes

Qual é a diferença entre um corrimão de cabo e uma balaustrada de cabo?

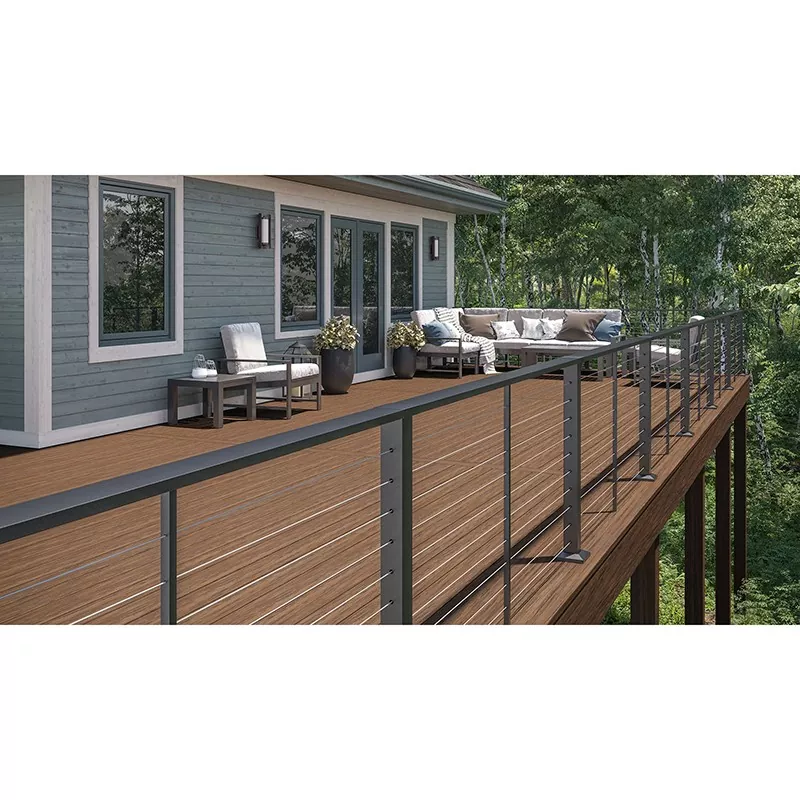

Um corrimão de cabo inclui um corrimão superior agarrável como elemento funcional principal – é a especificação correta para aplicações em escadas onde os códigos exigem um corrimão contínuo. Uma balaustrada de cabos refere-se ao sistema de proteção completo (postes mais preenchimento de cabos) e pode não incluir um trilho superior que possa ser agarrado. Para escadas, especifique corrimão de cabo; para perímetros de deck e varanda, especifique balaustrada de cabos.

Quais perfis de trilho superior estão disponíveis?
Tubo redondo de aço inoxidável de Ø 42,4 mm ou Ø 48,3 mm (escovado ou polido espelhado) e canal revestido em madeira com seção aproximada de 45×65 mm. As opções de tubo redondo estão dentro da faixa de diâmetro alcançável exigida pelo IRC, IBC e AS 1428.1.

O corrimão de cabo pode ser usado em escadas angulares ou helicoidais?
Sim. Postes de canto com acessórios angulares de cabo permitem que os cabos mudem de direção nos patamares sem quebrar o preenchimento. A Vionta Metal fabrica sistemas para geometria de escada específica do projeto, mediante solicitação.

Que tipo de cabo devo especificar para instalações externas?
Para a maioria dos ambientes externos, o grau 304 é adequado. Para instalações costeiras, à beira-mar ou adjacentes a piscinas, especifique 316 em todas as partes – cabos, postes e todos os acessórios. Use o mesmo grau para todos os componentes metálicos para evitar corrosão galvânica.

O corrimão de cabo atende aos requisitos do código de corrimão de escada?
Sim, quando o diâmetro do trilho superior estiver dentro da faixa alcançável (normalmente 1,25–2 polegadas/32–51 mm para códigos dos EUA). A Vionta Metal pode fornecer especificações e dados dimensionais para apoiar a documentação de conformidade para IRC, IBC, AS 1428.1, BS EN 1991 e NBC.

Qual é o prazo de entrega da China?
A produção e o envio padrão levam de 15 a 25 dias, dependendo do volume do pedido e da personalização. Os prazos de entrega são confirmados na fase de cotação.
