Trilhos de vidro de alumínio

O corrimão de vidro de alumínio é um sistema de corrimão que combina uma estrutura estrutural de liga de alumínio com painéis de preenchimento de vidro de segurança. Entre as diversas configurações disponíveis, a Vionta é especialista nadesign de trilho superior sem moldura— um sistema em que os painéis de vidro se estendem até a altura total, sem nenhuma barra horizontal de alumínio visível cobrindo a borda superior. A linha de vidro limpa e ininterrupta é a característica visual definidora deste estilo e é a principal razão pela qual arquitetos e incorporadores o especificam para projetos residenciais e comerciais premium.

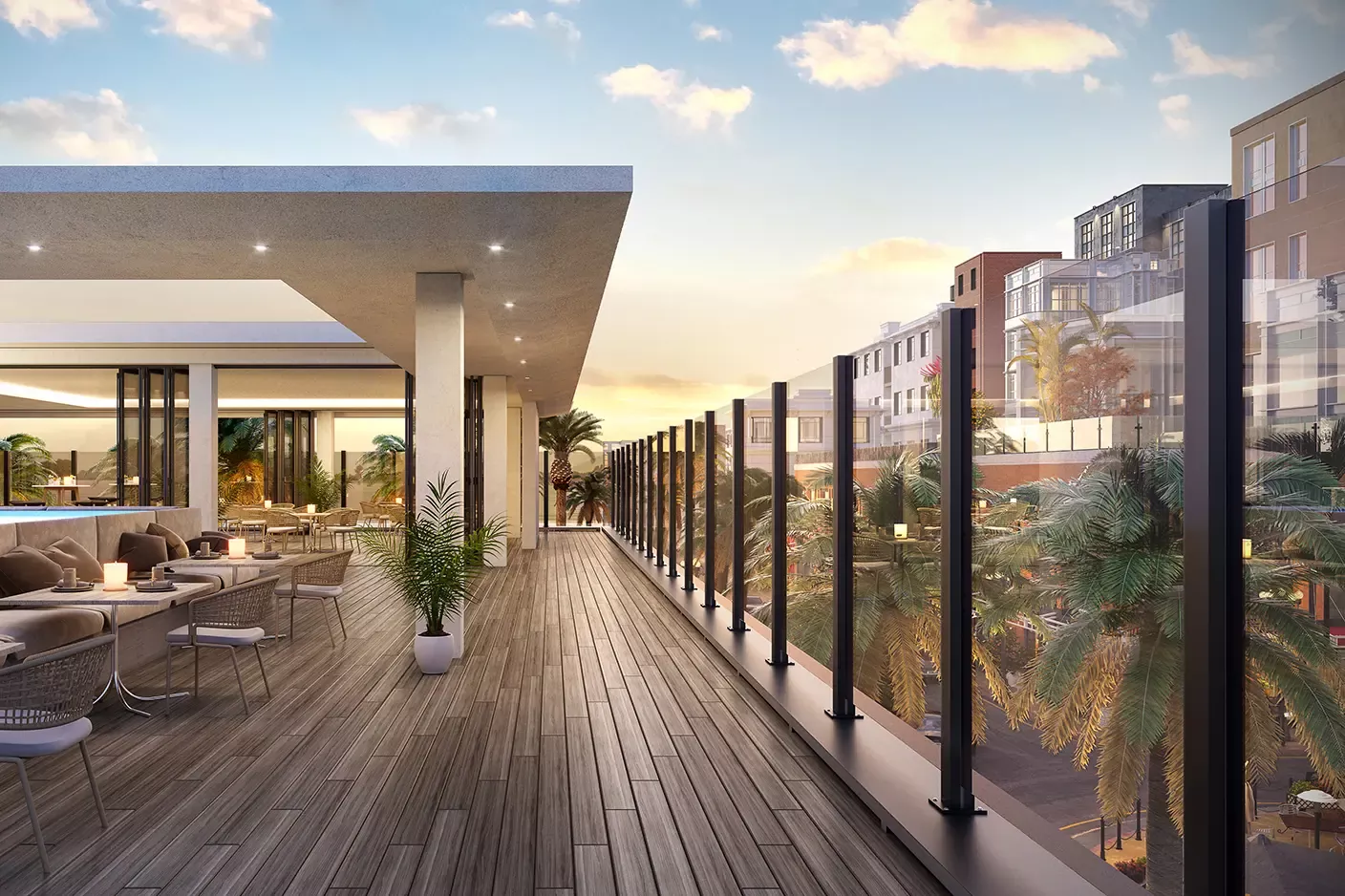

Este tipo de guarda-corpo aparece em varandas, terraços, decks de piscinas, escadas, mezaninos e bordas de corredores de hotéis – em qualquer lugar onde preservar uma linha de visão ou criar uma sensação de espaço aberto seja uma prioridade de design. Como o alumínio está concentrado na base e nos postes, em vez de enquadrar o vidro nos quatro lados, a estrutura desaparece da vista e o vidro se torna o foco.

Design superior sem moldura: o que é e por que é importante

Em uma grade de vidro de alumínio convencional, uma grade superior de alumínio horizontal percorre todo o comprimento do sistema, cobrindo os painéis de vidro e amarrando os postes na parte superior. O alumínio é visível de ambos os lados, cria uma linha horizontal que divide a vista e define o sistema como uma arquitetura claramente feita pelo homem, situada em frente a tudo o que está além dela.

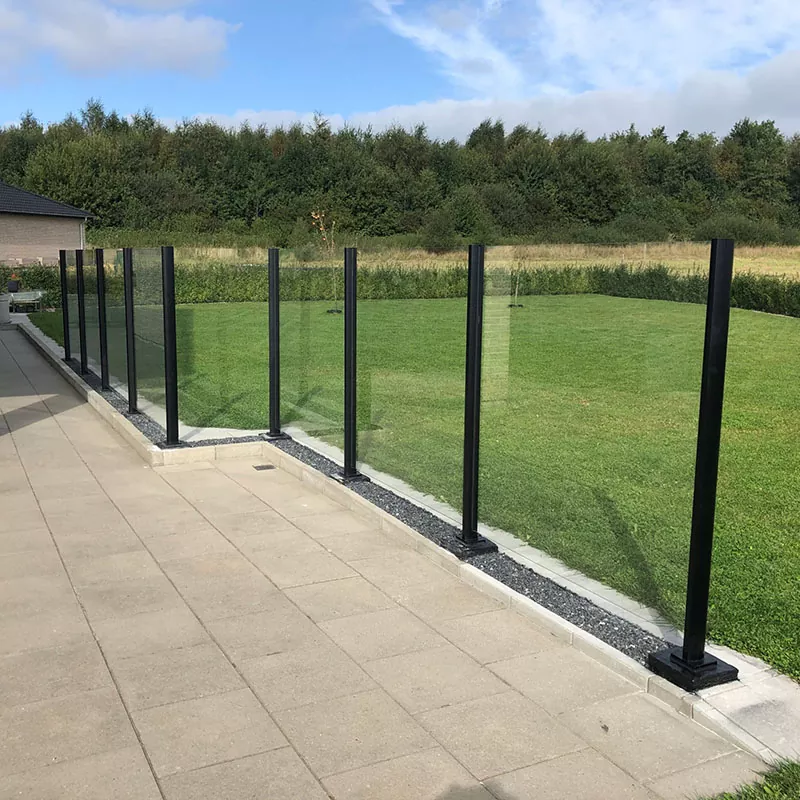

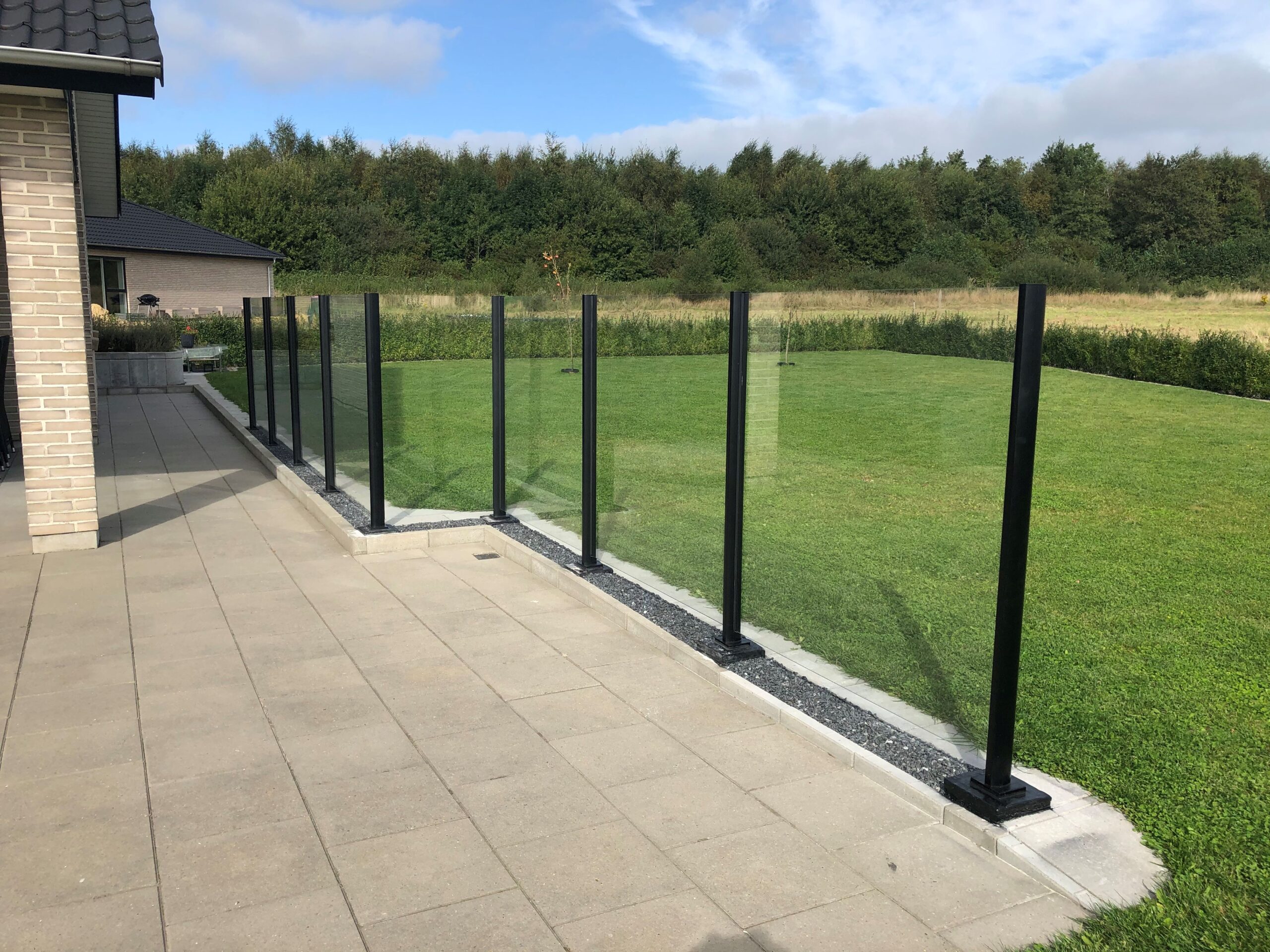

Em um design superior sem moldura, o trilho superior é totalmente removido ou substituído por uma tampa fina com borda de vidro que é quase invisível à distância. Os painéis de vidro ficam em altura total, com suas bordas superiores polidas e expostas ou equipadas com um perfil em U mínimo que não se projeta acima da linha do vidro. Da posição em pé ou sentado, o resultado visual é um plano transparente do tornozelo ao nível dos olhos, sem interrupção horizontal – a visão além parece um espaço contínuo e ininterrupto.

Esta não é simplesmente uma preferência estética. Pesquisas em imóveis residenciais e design de hospitalidade mostram consistentemente que vistas desobstruídas aumentam o valor percebido da propriedade e a satisfação dos hóspedes. Uma varanda onde você pode ver o mar, o jardim ou o horizonte sem que uma barra de alumínio cruze seu campo de visão é uma experiência fundamentalmente diferente daquela onde a vista é dividida. Para os desenvolvedores, especificar um sistema superior sem moldura é uma das maneiras mais econômicas de elevar a qualidade percebida de um espaço externo.

Parte superior sem moldura vs. outros estilos de corrimão:Uma comparação direta

Compreender onde o design superior sem moldura se encaixa em relação a outras configurações de guarda-corpos comuns ajuda a esclarecer qual sistema se adapta a um determinado projeto.

Corrimão de vidro de alumínio superior sem moldura (este produto)

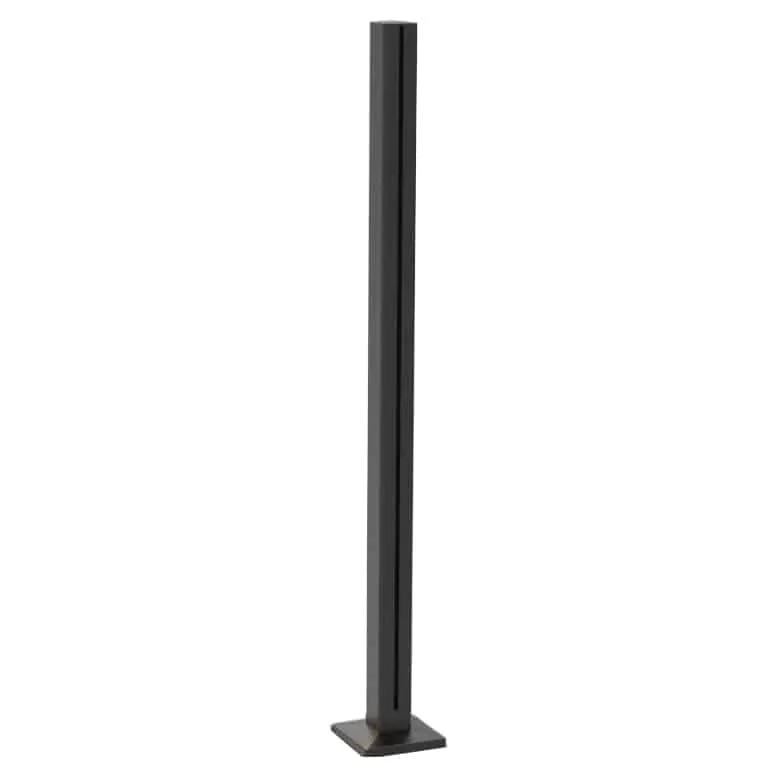

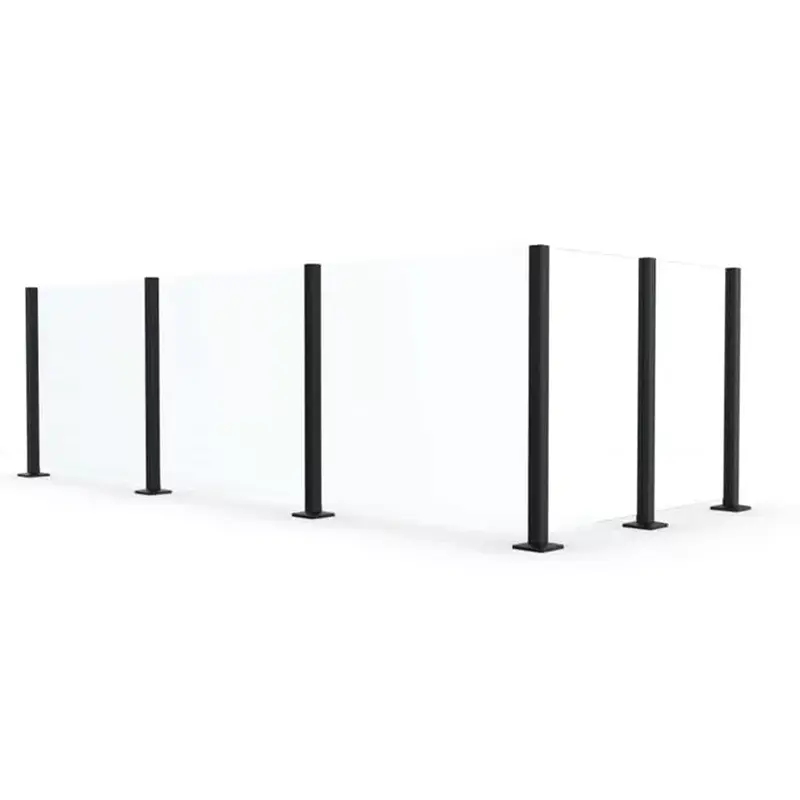

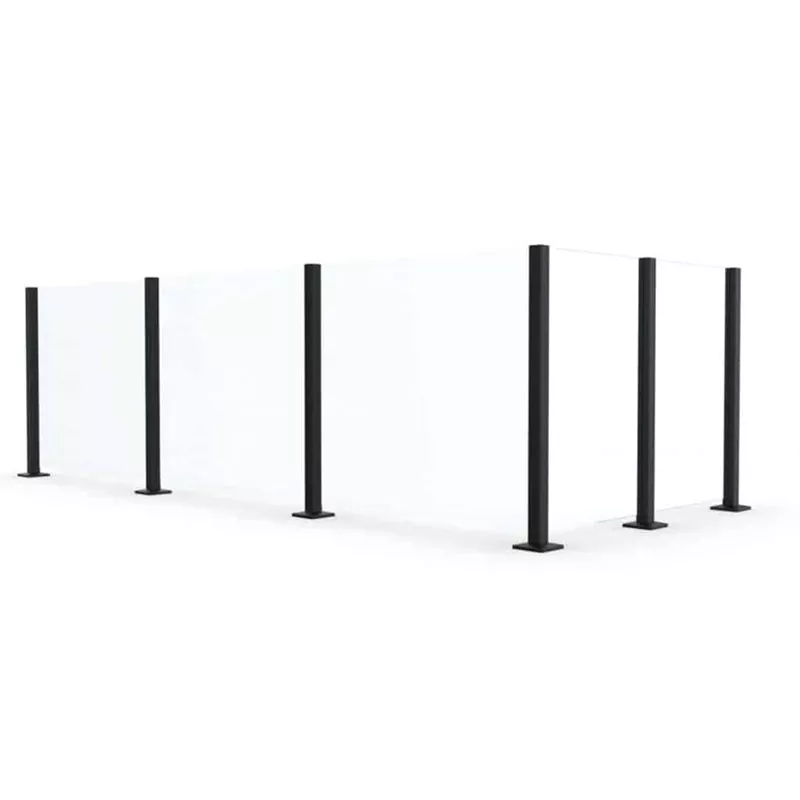

Postes e um canal de base suportam a carga estrutural; o vidro fica em altura total sem trilho superior. A visão acima da linha do vidro é completamente clara. A instalação é moderadamente simples – o canal base e as posições dos postes devem ser definidos com precisão, mas não há trilho superior para alinhar e nivelar. Este é o estilo em que a Vionta se especializou e o mais adequado para varandas, decks de piscinas e qualquer local onde a preservação da vista seja a prioridade.

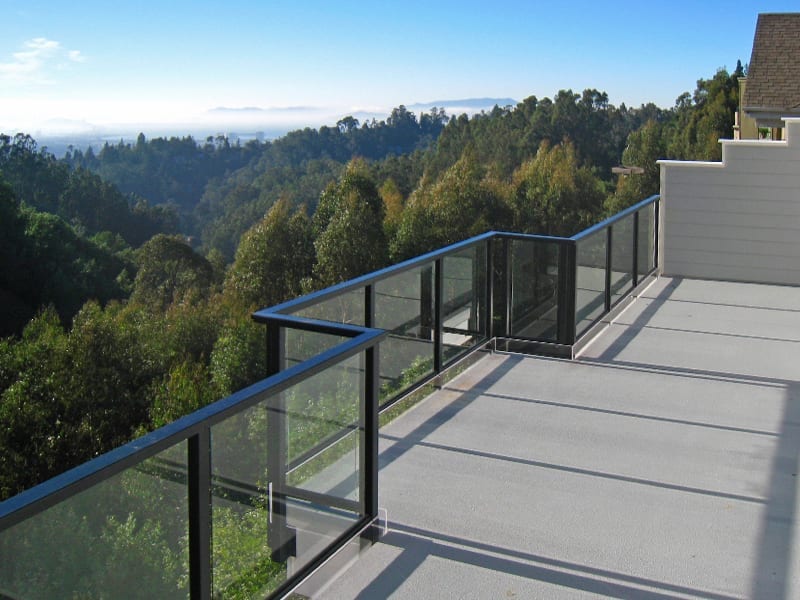

Corrimão de vidro de alumínio de moldura completa

Perfis de alumínio correm ao longo da parte superior, inferior e de ambos os lados de cada painel de vidro, formando uma moldura retangular completa ao redor do vidro. O sistema é muito rígido e o vidro está bem protegido, mas o alumínio é visível em todas as bordas e o trilho superior horizontal cria uma linha visual forte ao nível dos olhos. Este estilo é mais comum em ambientes comerciais e industriais onde a robustez é mais importante do que a estética, ou em aplicações onde os códigos de construção exigem um corrimão contínuo e agarrável na parte superior.

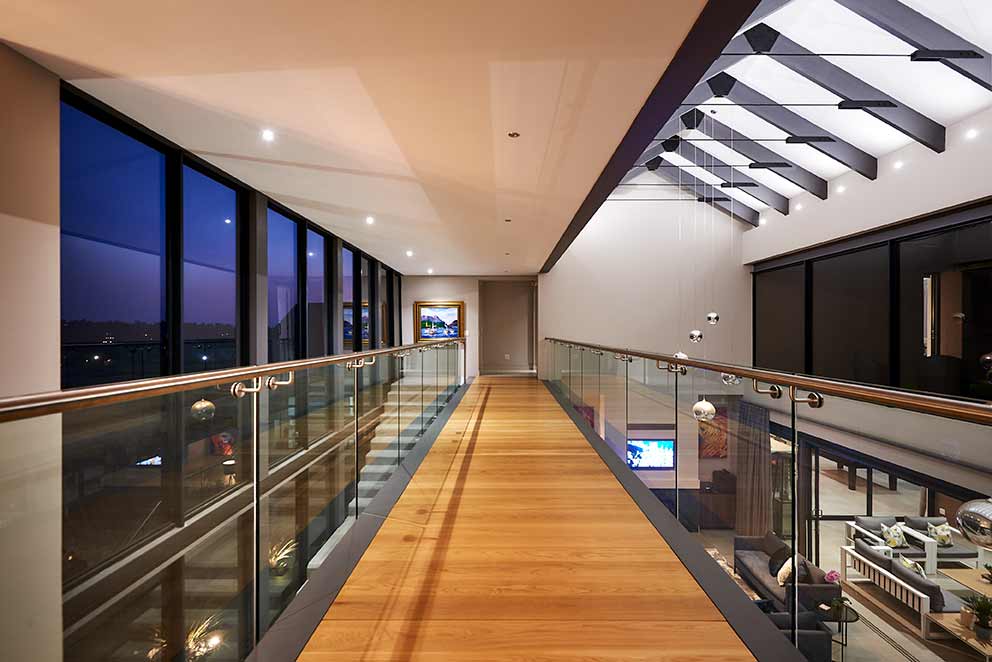

Trilho superior (tapado)  Corrimão de vidro

Os postes sustentam os painéis de vidro e um trilho superior contínuo conecta os postes e cobre as bordas do vidro. O trilho superior é normalmente um tubo redondo ou quadrado que também serve como corrimão agarrável. É mais visível do que o estilo superior sem moldura, mas menos obstrutivo do que o enquadramento completo. Este é um meio-termo prático para escadas e rampas onde um trilho agarrável é exigido pelo código, mas o projetista ainda deseja a abertura do preenchimento de vidro em vez de painéis sólidos ou balaústres.

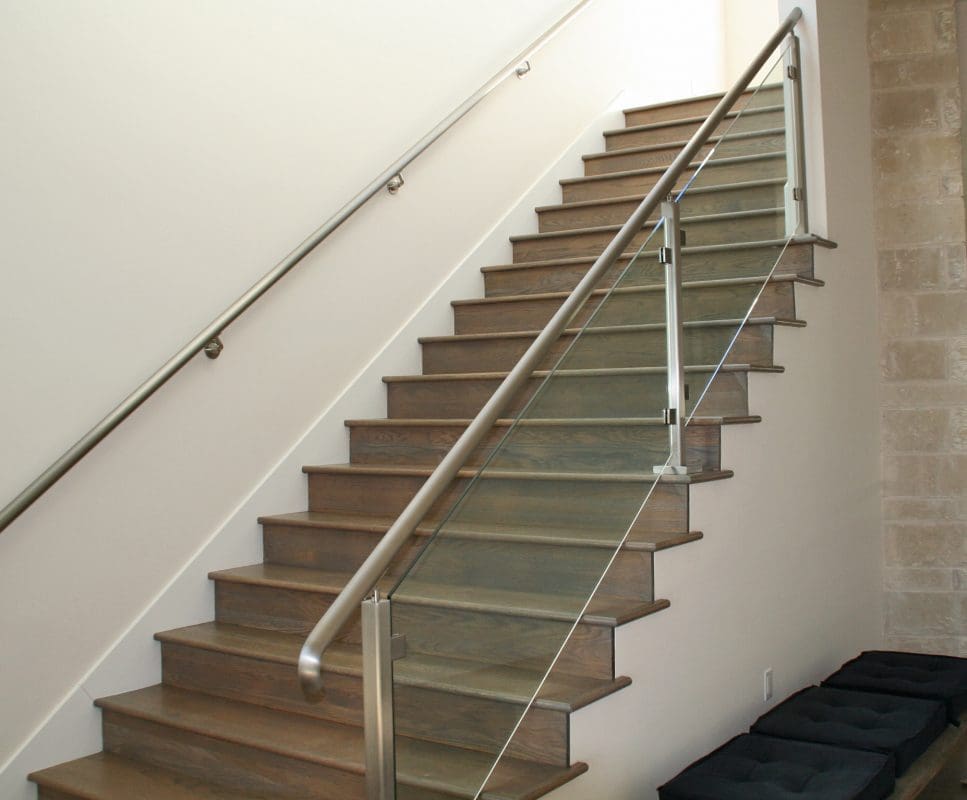

Trilhos de vidro de aço inoxidável

Funcionalmente semelhante ao corrimão de vidro de alumínio, mas com postes de aço inoxidável, acessórios e trilho superior no lugar do alumínio. O aço inoxidável tem maior resistência à tração e uma superfície metálica polida ou escovada distinta que alguns designers preferem. É mais pesado e normalmente mais caro que o alumínio. O estilo superior sem moldura também está disponível em aço inoxidável – a Vionta fornece ambos – e a escolha entre os dois materiais geralmente se resume à preferência estética, ao orçamento e ao ambiente de corrosão. Para projetos costeiros com exposição direta à névoa salina, o aço inoxidável SS316 de grau marítimo é tecnicamente a escolha mais durável; para a maioria dos outros locais, o alumínio com acabamento em pó de qualidade tem um desempenho igualmente bom a um custo menor.

Grade de vidro totalmente sem moldura (pós-livre)

A configuração mais mínima: os painéis de vidro encaixam-se diretamente em um canal de base contínuo, sem nenhum poste visível entre eles, criando uma parede de vidro ininterrupta. O vidro - normalmente temperado ou laminado de 12 mm ou 15 mm - atua como elemento estrutural, em balanço a partir da base. Isto atinge o máximo absoluto em abertura visual, mas requer uma engenharia estrutural cuidadosa, um substrato perfeitamente nivelado e rígido para o canal de base e uma especificação de vidro mais elevada. É a opção premium para projetos de alto nível onde o orçamento não é uma restrição.

Especificações do produto

A tabela a seguir cobre os parâmetros de configuração padrão para os sistemas de grades de vidro e alumínio superiores sem moldura da Vionta. Todas as dimensões e especificações são personalizáveis ​​– forneça os desenhos do seu projeto e confirmaremos a configuração apropriada.

Detalhes do material: liga de alumínio e vidro de segurança

Alumínio 6063-T5: Por que esta classe

A liga 6063 – às vezes chamada de alumínio arquitetônico – é a especificação padrão para perfis de alumínio extrudado usados ​​em janelas, paredes cortina e grades. Seu teor de 0,45% de magnésio e 0,6% de silício confere-lhe boa resistência à tração (resistência mínima ao escoamento de 130 MPa na têmpera T5), ao mesmo tempo em que permanece fácil de extrusar em formas complexas com tolerâncias dimensionais restritas. Para um sistema superior sem moldura, onde o perfil do poste precisa ser estruturalmente adequado e visualmente fino, o 6063-T5 atinge o equilíbrio certo. Também possui excelente resistência à corrosão e aceita revestimento em pó e anodização com resultados de alta qualidade.

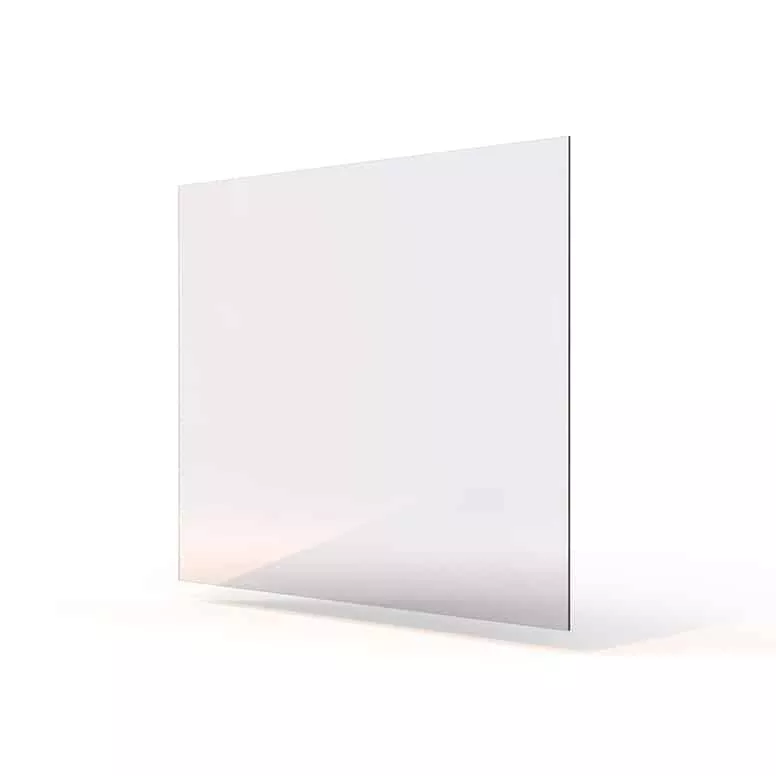

Seleção de vidro para sistemas superiores sem moldura

Em um design superior sem moldura, a borda superior do vidro fica exposta em vez de ser encerrada em um canal de alumínio, o que significa que o acabamento da borda e a qualidade do vidro são mais visíveis do que em um sistema com moldura. A Vionta usa vidro temperado ou laminado com borda plana polida como padrão para este estilo.

Vidro temperadoé a escolha padrão para a maioria dos projetos – tratado termicamente com aproximadamente quatro vezes a resistência do vidro comum e projetado para quebrar em pequenos grânulos arredondados em vez de fragmentos pontiagudos. Está disponível em espessuras de 8 mm, 10 mm e 12 mm para sistemas superiores sem moldura apoiados em postes; 12 mm ou 15 mm são recomendados para vãos de painel mais largos ou maior exposição ao vento.

Vidro laminadoé especificado onde a retenção do painel pós-quebra é necessária — a camada intermediária de PVB ou SGP mantém o vidro unido mesmo após a quebra, para que o painel permaneça no lugar em vez de cair. Este é o tipo de vidro preferido para locais elevados, edifícios públicos e qualquer projeto onde as consequências da queda de um painel sejam graves.

Vidro ultratransparente (com baixo teor de ferro)elimina a leve tonalidade verde visível na borda e na face do vidro padrão. Para um sistema superior sem moldura, onde a borda do vidro é deliberadamente exposta e visível, a especificação de vidro com baixo teor de ferro produz uma aparência visivelmente mais limpa e neutra – especialmente em painéis mais grossos e em ambientes com superfícies adjacentes brancas ou de cores claras.

Perguntas frequentes

P1: A remoção do trilho superior afeta a segurança estrutural ou a conformidade com o código?

Não – a carga estrutural em um sistema superior sem moldura é suportada pelos postes, canal de base e painéis de vidro, e não pelo trilho superior. O trilho superior em um sistema convencional é um corrimão e um conector entre postes, mas não é o que impede o vidro de desviar sob o vento ou carga de impacto. Em um sistema superior sem moldura projetado corretamente, os postes e o vidro são dimensionados para suportar toda a carga do projeto sem qualquer contribuição de um trilho superior. Dito isto, alguns códigos de construção exigem um corrimão que possa ser agarrado a uma altura específica (normalmente 900–1.100 mm) para aplicações em escadas. Para bordas de varandas e barreiras de mudança de nível, um trilho tangível geralmente não é obrigatório, e é por isso que o estilo superior sem moldura é mais comumente especificado em varandas e decks, em vez de escadas. Podemos aconselhar sobre a conformidade para sua localização e aplicação específicas.

Q2: Como é o acabamento da borda superior do vidro exposto - é seguro?

A borda superior de cada painel de vidro é polida plana (com costura) como parte padrão da produção, o que remove as pontas afiadas deixadas pelo processo de corte e produz uma borda lisa e segura ao toque. A borda polida também refrata a luz de forma atraente, contribuindo para a aparência premium do sistema. Para projetos onde a borda superior estará a uma altura onde as crianças possam alcançá-la facilmente, ou onde o designer queira uma aparência mais acabada, podemos fornecer um perfil fino de tampa em U de aço inoxidável ou alumínio que se prende à borda superior - é estreito o suficiente para manter o caráter visual sem moldura enquanto protege a borda do vidro contra lascas durante a instalação e uso.

Q3: O estilo superior sem moldura é adequado para locais externos e costeiros?

Sim. O alumínio 6063-T5 utilizado nos postes e no canal de base forma uma camada natural de óxido passivo que resiste à corrosão na maioria dos ambientes externos. Para projetos costeiros com exposição direta à névoa salina, recomendamos perfis de alumínio anodizado ou um revestimento em pó à base de PVDF em vez do revestimento em pó de poliéster padrão, pois ambos oferecem uma resistência significativamente melhor a longo prazo ao ataque de cloretos. Todas as fixações e fixadores em instalações costeiras devem ser especificados em aço inoxidável SS316. Os próprios painéis de vidro temperado ou laminado não são afetados pelo ar salgado.

Q4: O sistema pode ser personalizado para escadas e instalações inclinadas?

Sim. Instalações inclinadas (inclinadas) para escadas são uma parte padrão da nossa capacidade de produção. As bases dos postes são equipadas com suportes angulares ajustáveis ​​que acomodam a inclinação da escada, e os painéis de vidro são cortados em um perfil de paralelogramo para seguir a inclinação, mantendo uma altura visível consistente. Para escadas onde é necessário um corrimão agarrável, podemos adicionar um elemento de corrimão fino, redondo ou plano, de aço inoxidável ou alumínio, na altura apropriada, sem comprometer a estética sem moldura da parte de vidro do sistema.

Por que escolher a Vionta?

Especialista em sistemas de topo sem moldura.Este não é um produto periférico para nós - o guarda-corpo de vidro de alumínio sem moldura é uma parte essencial da linha da Vionta, e nossos processos de produção, ferramentas e verificações de qualidade são especificamente configurados para isso. Refinamos o polimento das bordas, o alinhamento dos postes e as tolerâncias do canal base que determinam se uma instalação superior sem moldura parece verdadeiramente premium ou meramente adequada.

Preços direto da fábrica.Fabricamos todos os componentes em nossas próprias instalações em Cixi, Ningbo – perfis, revestimento em pó, processamento de vidro e montagem. A ausência de intermediários de empresas comerciais significa que os nossos preços ex-works são normalmente 15-30% mais competitivos do que a qualidade equivalente adquirida através de distribuidores.

Suporte técnico desde a especificação até a instalação.Nossa equipe pode revisar seus desenhos, confirmar a conformidade com a carga de vento, aconselhar sobre a espessura do vidro e o espaçamento dos postes e fornecer desenhos de oficina para o instalador. Para projetos que necessitam de documentação estrutural, podemos fornecer planilhas de cálculo de carga.

Entrega internacional confiável.Os pedidos em grandes quantidades padrão são enviados dentro de 20 a 30 dias úteis. Fornecemos atualizações de fotos do estágio de produção, relatórios de inspeção pré-embarque e listas de embalagem detalhadas. Envio de amostras dentro de 7 a 10 dias úteis.

Envie-nosseus desenhos de projeto, localização do local e código de construção aplicável e responderemos com uma recomendação de especificação detalhada e cotação dentro de 24 horas.
